GRIF | Bool - Approche booléenne appliquée sur l’analyse des architectures systèmes (fiabilité/disponibilité/sécurité)

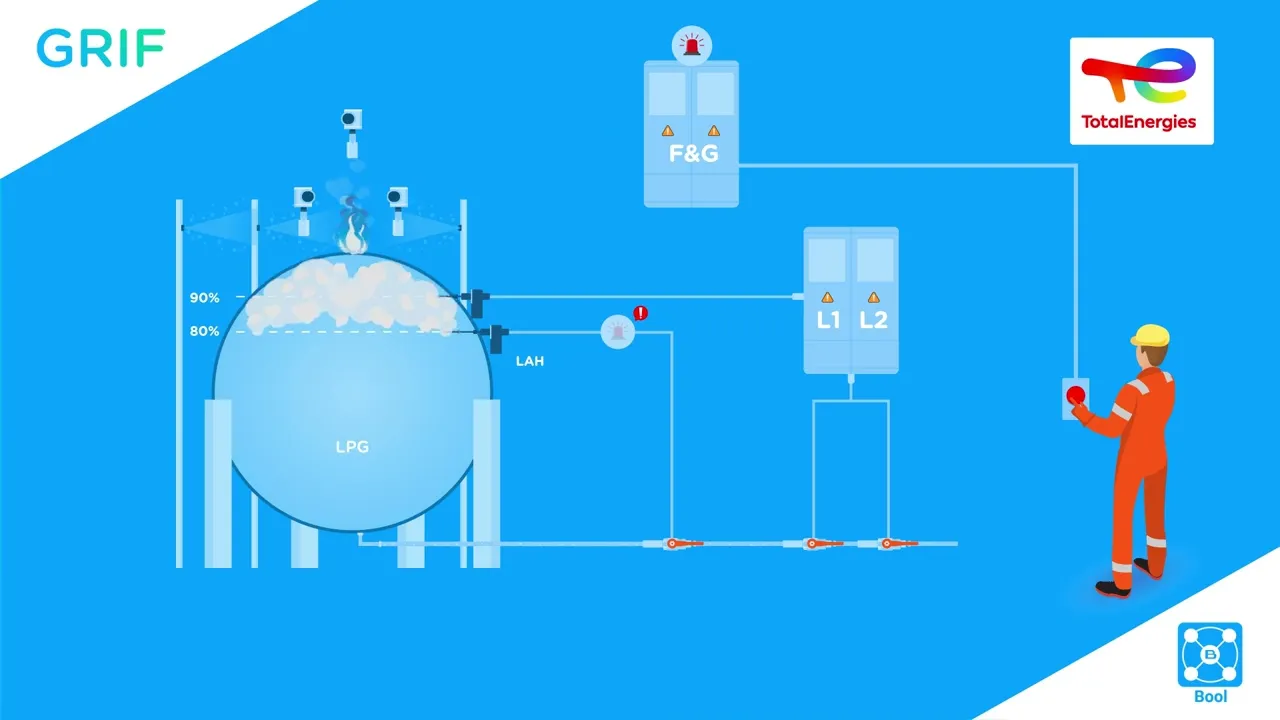

Les utilisateurs déjà familiers de nos différents modules booléens n’auront aucune difficulté à faire des modélisations à l’aide du module Bool.

• L’interface graphique reste similaire aux modules références facilitant la création des modèles.
• Il est possible d’importer directement au sein d’un même fichier Bool des arbres de défaillances, des arbres d’évènements, des systèmes instrumentés de sécurité ou des blocs diagrammes de fiabilité créés séparément.

Tous les calculs (Probabilités, Fréquences, Coupes, Facteurs d’importance, …) du moteur ALBIZIA présents dans les différents modules du package Booléen sont disponibles dans Bool. Il fournit des résultats exacts grâce aux calculs BDD (Binary Decision Diagram)

Flexibilités et niveau de détail

• Le module Bool permet de détailler un composant (un bloc par exemple) avec un autre modèle (un arbre de défaillance par exemple) en fonction du niveau de précision souhaité. L’utilisateur possède ainsi une plus grande liberté de modélisation et peut aisément détailler des sous-systèmes s’il en ressent le besoin, ou alors, rester à une description fonctionnelle.
• Il est possible de réaliser des études comparatives de sensibilité facilement en créant des architectures-systèmes différentes et lancer les calculs avec une configuration spécifique à chaque système.

Réalisation de noeuds papillon

Dans le milieu industriel, l’évaluation probabiliste des risques sert à prévenir la survenue d’accidents majeurs. Pour cela, deux étapes sont nécessaires : identifier l’évènement redouté et ses causes, puis analyser les enchaînements des défaillances des barrières afin de déterminer les scénarios. Le nœud papillon permet de répondre à cette problématique en identifiant l’ensemble des séquences accidentelles tout en quantifiant la fréquence d’occurrence de l’évènement redouté.

Ce type d’étude prend une place de plus en plus importante dans les études de risques et le module Bool permet une évaluation des fréquences d’occurrences des scénarios de manière exacte et sans approximation. D’autre part, la prise en compte d’éléments communs à différentes barrières est possible et facilement réalisable grâce aux fonctionnalités d’ « objets répétés » et de « références ».

Les calculs effectués sur un arbre d’évènements sont présentés dans une matrice définie par l’utilisateur, chaque scénario (ou conséquence) étant positionné en fonction des résultats (abscisse) et de la gravité spécifiée par l’utilisateur (ordonnée).

Toutes les fonctionnalités des modules booléens sont accessibles dans Bool :

• Synthèse des données d’entrée sous forme de tableaux facilitant par exemple le contrôle qualité d’une saisie ;
• Connexion possible aux bases de données, afin de récupérer les valeurs à utiliser pour les paramètres ;
• Impression vectorielle des modèles et des courbes au format PDF ;
• Résultats stockés au sein même du document et exportables sous divers formats (csv, XML, Excel,…) ;
• Visualisation des résultats sous la forme de courbes, camemberts ou histogrammes.
